AC600F sorozatú, magas behatolás elleni védelemmel ellátott univerzális váltóáramú meghajtó
Az ipari berendezések extrém időjárási kihívásokkal szembesülnek Európa,{0}}az amerikai kontinens és Óceánia esős és fagyveszélyes régióiban. A hagyományos váltóáramú hajtások gyakran meghibásodnak magas páratartalom, sópermet és hirtelen hőmérséklet-eltolódások hatására, ami működési korlátokat teremt a kritikus ágazatokban, például a kohászatban, a bányászatban és a nehéziparban. Ezzel párhuzamosan a fokozott védelem és az intelligens meghajtórendszerek iránti igény növekszik az élelmiszer-feldolgozás, az orvosi berendezések, a tengeri műveletek és a kültéri létesítmények terén.
Innovatív IP66-os váltóáramú meghajtónk minden időjárásállóságot biztosít a tömített konstrukciójának köszönhetően, amely ellenáll a heves esőknek és a fagynak, valamint a tengeri környezethez megfelelő,{2}}korrózióálló anyagokkal kombinálva. Intelligens hőmérséklet-szabályozásának és rezgéscsillapító-konstrukciójának köszönhetően megbízható teljesítményt biztosít különféle körülmények között. Az észak-európai kikötőktől az amerikai viharpartokig, az ausztrál farmoktól a városi infrastruktúráig lenyűgöző megbízhatósággal, energiahatékonysággal és élettartammal ruházza fel a globális ipari partnereket, végső stabilitással hajtva előre a világ kulcsfontosságú iparágait.
AC600F sorozatú, magas behatolás elleni védelemmel ellátott univerzális AC meghajtó áttekintése
A Veichi Electric AC600F egy nagy-védelemmel rendelkező, nagy{2}}teljesítményű váltakozó áramú hajtás, amely vektorvezérlési technológiát tartalmaz, és úgy tervezték, hogy megbízhatóan vezesse az indukciós motorokat kihívásokkal teli környezetben, beleértve a poros, magas páratartalmú és heves esőzéseket is. A 0,75-22 kW teljesítménytartományával ez a meghajtó gyors és hatékony telepítést tesz lehetővé számos iparágban, mint például az élelmiszer-feldolgozás, a vasúti szállítás, a bányászat, a vegyipar, a tengeri hajók és a kohászat. Az AC600 sorozat bevált teljesítményét nyújtva a nagy teljesítménysűrűséget, a könnyű használhatóságot és a karbantarthatóságot egy robusztus kialakításban ötvözi. A vezetékezés után azonnali működésre készen, felhasználóbarát -élményt kínál megbízható stabilitással.
Az AC600F sorozatú, magas behatolás elleni védelemmel ellátott univerzális váltóáramú meghajtó legfontosabb jellemzői
Kiváló védelem, masszív megbízhatóság
Ipari-minőségű IP66 védelem UV-ellenálló PC-házzal, optimalizált hőkezeléssel és robusztus hardverszerkezettel. A belső por- és vízálló kialakítás átfogó védelmet biztosít, lehetővé téve a stabil működést kültéri poros, párás vagy erős esős környezetben is, -tartós és megbízható.
Gyors hőelvezetés, csendes működés
A független keringető légcsatornával ellátott, beépített{0}}okos ventilátor hatékony hűtést és alacsony-zajszintet biztosít.
Kétmagos védelem, szilárd, mint egy szikla
Az opcionális mechanikus megszakító kapcsoló és az STO (Safe Torque Off) lehetővé teszi a fizikai -szintű áramkimaradást-, javítva a karbantartást és az üzemeltetési biztonságot a SIL3 biztonsági szabványokkal összhangban.
Erős{0}}interferenciagátló, stabil működés
Az egész sorozat beépített-C3 szűrőkkel rendelkezik, hogy ellenálljon az interferenciának bonyolult elektromágneses környezetben, a szigorúbb elektromos forgatókönyvekhez pedig magasabb -specifikus beépített-C2 szűrők állnak rendelkezésre.
Globális tanúsítás, nemzetközileg elismert
A termékek szigorúan megfelelnek a nemzetközi biztonsági és minőségi tanúsítványoknak (pl. CE, UL), megfelelnek a zökkenőmentes kivitel és alkalmazás globális piaci szabványainak.
Széleskörű kompatibilitás, egy meghajtó több felhasználásra
Különféle motortípusokkal kompatibilis, beleértve a szinkron, aszinkron és reluktancia motorokat, így "egy hajtás több alkalmazáshoz" érhető el a készlet- és működési költségek csökkentése érdekében.
Az AC600F sorozatú, magas behatolás elleni védelemmel rendelkező univerzális váltóáramú meghajtó előnyei
A termék előnyei
Kiváló kivitelezés, kiváló védelem.
Védelmi szintkülönbség
IP20 AC meghajtó
Kialakítása szerint nem por- és vízálló – a porvédelem érdekében elektromos szekrénybe kell szerelni.
IP54 AC meghajtó
Por és víz fröccsenésálló.
IP66 AC meghajtó
Teljesen alkalmas kültéri expozícióra (por és vízsugár).
A kiváló belső hőelvezetés autóipari{0}}minőségű hűtési megoldásokat kínál.
Az átfogó védelmi funkciók végpontok közötti lefedettséget biztosítanak a bemenettől a kimenetig.
A teljes CB jóváhagyással rendelkező hiteles tanúsítás megfelel a globális exportkövetelményeknek.
A nemzetközi széleskörű-feszültség-konstrukció lehetővé teszi a bemeneti feszültség ingadozását a névleges érték ±15%-án belül.
Energiatakarékos{0}}teljesítmény
A zárt-hurkú vektor módban a hajtás a névleges nyomaték 200%-át adja le 0,0 Hz-en, és még 0,01 Hz-en is stabil terhelési működést biztosít, biztosítva a kivételesen egyenletes és stabil indítási teljesítményt.
Nyomatékszabályozási módban stabil nyomatékkimenetet biztosít 3% alatti linearitási eltéréssel, így biztosítva a berendezés megbízható működését.
Túl-gerjesztő fék
A túlgerjesztő fékezési funkció lehetővé teszi a gyors fékezést további ellenállások nélkül inerciális leállítási forgatókönyvek esetén azáltal, hogy elnyomja az egyenáramú busz feszültségnövekedését lassítás közben, a hajtás túlfeszültségi hibái nélkül.
Energiatakarékos{0}}teljesítmény
A következő -generációs energiatakarékos vezérlési-technológia, vagyis az automatikus gerjesztőáram-beállítás a terhelési feltételek alapján, maximalizálja a motor hatékonyságát, miközben csökkenti a veszteségeket és az energiafogyasztást.
Stabil nagy{0}}sebességű fluxusgyengítés szabályozás
Az új fluxusgyengítő algoritmus nagy-sávszélességű áramvektor-vezérléssel stabil, nagy-sebességű fluxusgyengítési műveletet biztosít, és akár 12-szeres fluxusgyengítést is támogat nagy-precíziós kimenet mellett.
Hardver felépítése
Ultra-alacsony zajszintű ventilátor
Az IP66 típusú hűtőventilátor kompakt mérettel és stabil működéssel rendelkezik, így csendesebb teljesítményt nyújt a zajérzékeny környezetekben.
Üvegszál + nagy-szilárdságú polikarbonát
A nagy szilárdság és a könnyű kialakítás kivételes korrózióállóságot és kémiai stabilitást biztosít.
Belső cirkulációs hűtés
A kompakt felépítés robusztus védelemmel, alacsony energiafogyasztással, hatékony hőcserével, intelligens hőmérsékletszabályozással és moduláris felépítéssel rendelkezik.
Közös-üzemmódú fojtószelep + filmkondenzátor
Üvegszál + nagy-szilárdságú polikarbonát Ez fordított-fáziskioltást és közös-módusú differenciálást alkalmaz a hagyományos reaktor-elektrolitikus megoldások helyett, hogy ellentétes mágneses mezőket hozzon létre a hatékony zajszűréshez és hasznos jelmegőrzéshez.
Szoftver konfiguráció
1. Több motorvezérlés
Az AC600F szabványos 3-fázisú aszinkron motorokat, változtatható-frekvenciás motorokat, AC szervomotorokat, PM szinkronmotorokat, szinkron reluktancia motorokat és nagy sebességű szinkronmotorokat hajt meg.
2. Fekete doboz
Az AC600F támogatja az automatikus hibarögzítést és az adatkövetést, hogy segítse a hibaelhárítást és a rendszerelemzést.
3. Számítógépes szoftvereszközök
Az átfogó csomag tartalmazza a paraméterkonfigurációt, az oszcilloszkópos kijelzőt, a több-eszközkezelést és a nyomatékhangolást -, amely lehetővé teszi az egyszerűsített üzembe helyezést és a valós-idejű termékfigyelést.
4. Erős csatlakozó konfiguráció
Több-eszközparaméteres aritmetikai és logikai műveletek.
Másodlagos csatorna beállítása paraméterbeállítás után.
Akár 10 funkcióblokk, mindegyik 3 bemeneti jellel a működési feldolgozáshoz.
5. Több-motor-paraméter váltás
4 motorparaméter-készlet több-motoros vezérléshez, kompatibilis a V/F és vektoros módokkal a különböző motortípusokhoz hardvermódosítás nélkül.
6. Beépített-alkalmazásmakrók
Speciális beépített{0}}makrók a feszültségszabályozáshoz, az erőkiegyenlítéshez, a kettős-PG pozicionáláshoz, a független kettős PID-vezérléshez és a tűzoltó módhoz.
7. Motor Auto{1}}Tuning frissítés
On--motorparaméter-korrekció a modellkompatibilitás és a különféle motorspecifikációkhoz való pontos alkalmazkodás biztosítása érdekében.
Bővítmény konfigurációja
Kivételes bővíthetőség
Több bővítő interfész a testreszabott követelményekhez és három bővítőkártya egyidejűleg támogatott.
Kommunikációs busz
Modelleírás
Az AC600F sorozatú, magas behatolás elleni védelemmel ellátott univerzális AC meghajtó alkalmazásai
Élelmiszer-feldolgozás: fúvó, centrifuga, szeparátor, keverő, daráló
Megfelel az élelmiszer-feldolgozás szigorú higiéniai és tartóssági követelményeinek.
A precíz folyamatvezérlés nagyobb élelmiszer-előállítási sebességet tesz lehetővé, miközben csökkenti az energiafogyasztást és növeli az üzembiztonságot.
A precíz fordulatszám- és nyomatékszabályozás biztosítja a hosszan tartó stabil működést, még ingadozó terhelések mellett is.
Az automatikus nyomatéknövelés lehetővé teszi, hogy egyetlen hajtás több alkalmazáshoz is igazodjon, növelve a telepítési rugalmasságot.
A biztonságos forgatónyomaték-kikapcsolás (SIL 3) be van építve a személyzet és a berendezések védelmére, biztosítva a szigorú biztonsági előírások betartását.
A kétnyelvű külső billentyűzet (kínai/angol) leegyszerűsíti a kezelést és az interfész navigációját, jelentősen csökkentve a beállítási és karbantartási időt.
Katonai felszerelések, tengeralattjárók, tengeri hajók: szállítószalagok
Növeli a biztonságot és a megbízhatóságot olyan kritikus alkalmazásokban, mint a kórházi életfenntartó rendszerek, katonai felszerelések, tengeralattjárók és tengeri hajók; Kompromisszumok nélküli teljesítményszabályozást biztosít sópermetes korrózió, páralecsapódás, vibráció és akár ideiglenes bemerülés esetén is.
A precíz fordulatszám- és nyomatékszabályozás biztosítja a hosszan tartó stabil működést, még ingadozó terhelések mellett is.
A Safe Torque Off (SIL 3) növeli mind a személyzet, mind a gépek biztonságát.
A robusztus és megbízható kialakítás javítja a rendszer általános stabilitását.
A beépített{0}}C2 szűrő erősíti az elektromágneses interferenciával szembeni ellenálló képességet.
A külső +24 V tápegység támogatása fenntartja a kommunikációt a fő áramkimaradás esetén.
Városi táj vízszivattyúk, kültéri ventilátorok, vasúti szállítás: Kompresszorok, ventilátorok, hőszivattyúk, Kültéri HVAC
Energiahatékonyságot és intelligens vezérlést tesz lehetővé városi tájvízrendszerekben, kültéri ventilátorokban, vasúti közlekedésben és tanyavízellátó rendszerekben.
A folyamatos hardveroptimalizálás javítja az energiahatékonysági osztályt és a teljesítményátalakítási teljesítményt.
Az állítható ACC/DEC rámpák növelik a szivattyúzás pontosságát.
A robusztus és megbízható kialakítás hosszú távú -rendszerstabilitást biztosít.
Az átfogó termék- és szolgáltatásportfólió lehetővé teszi a teljes folyamat{0}}optimalizálását.

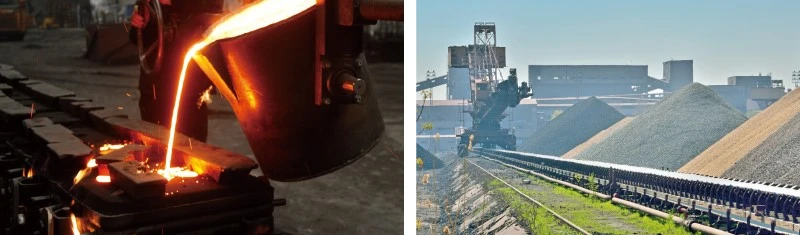

Kohászat, Bányászat, Nehézipar: Ventilátorok, szivattyúk
Zárt, por- és korrózió- és
A fokozott mechanikai termelékenység lerövidíti a befektetés megtérülési idejét.
A simább motorvezérlés és a precíz folyamatkezelés növeli a működési stabilitást.
Az integrált STO (SIL 3) funkció teljes biztonságot nyújt mind az üzemi berendezések, mind a személyzet számára.
Több fő terepi busz protokoll áll rendelkezésre, beleértve a PROFIBUS, PROFINET, EtherCAT és Ethernet/IP protokollokat.
Az IP66-os besorolás 22 kW-ig és az IP55-ös besorolás 90 Kw-ig magas védelmet nyújt a zord környezetekben is.
A nagy{0}}megbízhatóságú kialakítás csökkenti a nem tervezett állásidőt, csökkenti.
Műszaki adatok
|
Fő vezérlési teljesítmény |
|
|
Motor típus |
3PH aszinkron motor, állandó mágneses szinkronmotor és szinkron reluktancia motor |
|
Vezérlési mód |
V/F, SVC, FVC és VF osztott vezérlés |
|
Moduláció |
PWM |
|
Sebességszabályozási tartomány |
SVC: Névleges terhelés 1:200 |
|
Sebességstabilizáló pontosság |
SVC: ± 0,5% (3PH AM), ±0,1% (PMSM) |
|
Indító nyomaték |
SVC: a névleges nyomaték 150%-a 0,25 Hz-en |
|
Nyomaték válasz |
SVC:<10ms ; FVC: <5ms |
|
Nyomaték pontossága |
SVC: ±5%; FVC: ±2,5% |
|
Frekvencia pontosság |
DI: Max. gyakoriság × (±0,01%) ; AI: Max. gyakoriság × (±0,2 %) |
|
Frekvenciafelbontás |
DI: 0,01 Hz; AI: Max. frekvencia × ±0,05 % |
|
Bemeneti feszültség harmonikusai |
<5% |
